光コンセント
| ★ FTTHサービスに備えた先行配線に最適！ | |
| 住戸内における光ファイバの取り出し口に電話のコンセントと同様に設置し、引き込まれた 光ファイバとONU(宅内終端装置)を光コードでワンタッチに接続できるFTTH対応の 光コンセントです。 |
|
/fa-1wn(kouzou).jpg) |
/fh-1wn(multimedia).jpg) |

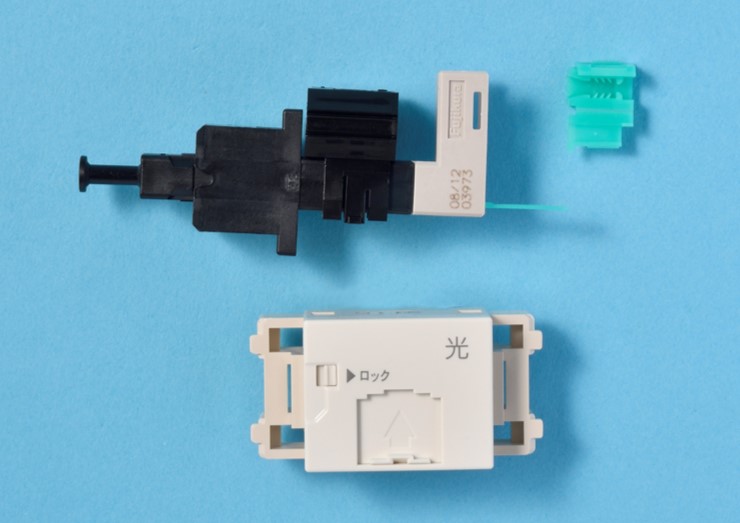

| 光コンセントユニット | FH-1WN |
| 光コンセント ユニット | FH-1WN |
/fh-1wn.jpg) |
| FH-1WN |
| 特 長 | ・ | ＪＩＳ規格対応取付枠のワンユニットサイズです。 |
| ・ | 許容曲げ半径15ｍｍの光ケーブルを使用します。 | |
| ・ | ＳＣコネクタ、曲げフリー光コードに対応しています。 | |
| ・ | コネクタにメカニカルスプライス構造を内蔵することにより、簡単に現場成端が行えます。 | |
| ■FH-1WN | 曲げﾌﾘｰｺｰﾄﾞ準拠 ﾛｯｸ機構内蔵ｼｬｯﾀ付 | >> 外観図PDF
>> 取扱説明書PDF |
| ※10個単位での販売です。 | ||
| ※添付品(10個毎)：外被把持部材予備 2個、整線用ｱﾀｯﾁﾒﾝﾄ 1個、
警告ｼｰﾙ 10枚、組立手順書 1部 |
||
/fh-1wn(sutter).jpg) |
・ロックの開閉は指先で行ってください。
・プラグ挿入時はツマミを左側にし、ロックを解除してください。 ・未使用時はツマミを右側にしてロックし塵埃等から保護します。 |
||
| シャッタ機構 | |||
| ■カラーパネル 取付枠 （オプション） |
/color-panel.jpg) |
■カラーパネル(1)
■カラーパネル(2) ■カラーパネル(3) ■取付枠 |
1連1口コンセントプレート
1連2口コンセントプレート 1連3口コンセントプレート 1連取付枠 |
||
