製品案内
電話回線用スター配線端子板
マルチ端子板シリーズ
| Nタイプ |
|
| ジャックタイプ |
|
| マルチ端子板シリーズ | ラインアップ |
| 住戸内の電話配線をLAN・同軸ケーブルと同じ配線ルートで構成する障害に強い電話用スター配線端子板です。 LAN配線と配線ルートを共有する事により、作業時間の短縮と配管などの大幅なコストダウンが可能です。 |
|
![]() |
|
| マルチ端子板シリーズ | |
|
|
| 特長 |
|
||||||||||
|
|
|||||||||||
![]() |
![]() |

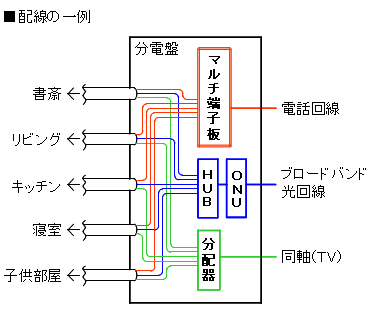

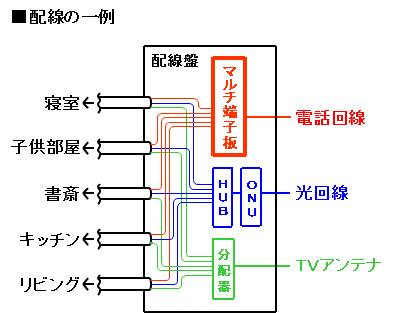

| 接続方法(5BT+1の場合) | マルチ端子板の配線イメージ |
|
|
![]() |
![]() |
| ユニット | 8連接続板 |
| 基板レスのユニットタイプですので増設等の汎用性が高く、 結露対策にも最適ですので、安心してご使用いただけます。 |
|
|
|
|
|
| マルチ端子板シリーズ | Sタイプ(小型) |
![]() |
|
| マルチ端子板S9BT、マルチ端子板S5BT+1 | |
|
|
| 特長 |
|
||||||||||
|
|
|||||||||||
| ■マルチ端子板S5BT | 小型 2回線×5分岐 | |
| ■マルチ端子板S5BT+1 | 小型 2回線×5分岐+1ユニット | ■外観図PDF |
| ■マルチ端子板S7BT | 小型 2回線×7分岐 | |
| ■マルチ端子板S7BT+1 | 小型 2回線×7分岐+1ユニット | |
| ■マルチ端子板S9BT | 小型 2回線×9分岐 | ■外観図PDF |
| ※その他、各種お客様のご要求にお応え致します。 | ||
|
|
||
![]() |
|
| 示名条片 | |
| Sタイプに取付け、回線名等の記入ができます。(別売) | |
| マルチ端子板シリーズ | Nタイプ(薄型) |
![]() |
|
| マルチ端子板N7BT、マルチ端子板N5BT+2 | |
|
|
| 特長 |
|
||||||||||
|
|
|||||||||||
| ■マルチ端子板N5BT | 薄型 2回線×5分岐 | |
| ■マルチ端子板N5BT+1 | 薄型 2回線×5分岐+1ユニット | ■外観図PDF |
| ■マルチ端子板N5BT+2 | 薄型 2回線×5分岐+2ユニット | |
| ■マルチ端子板N7BT | 薄型 2回線×7分岐 | |
| ■マルチ端子板N7BT+1 | 薄型 2回線×7分岐+1ユニット | |
| ■マルチ端子板N9BT | 薄型 2回線×9分岐 | ■外観図PDF |
| ■マルチ端子板N15B | 薄型 1回線×15分岐 | |
| ■マルチ端子板N15BT | 薄型 2回線×15分岐 | |
| ※その他、各種お客様のご要求にお応え致します。 | ||
|
|
||
| マルチ端子板シリーズ | ジャックタイプ |
![]() |
![]() |
| マルチ端子板7BT、マルチ端子板8B | マルチ端子板NJ9BT |
|
|
|
| 特長 |
|
||||||||||
|
|
|||||||||||
| ■マルチ端子板7BT | 小型 2回線×7分岐 モジュラー式(1回線分) | ■外観図PDF |
| ■マルチ端子板8B | 小型 1回線×8分岐 モジュラー式(1回線分) | |
| ■マルチ端子板NJ7BT | 薄型 2回線×7分岐 モジュラー式(2回線分) | ■外観図PDF |
| ■マルチ端子板NJ9BT | 薄型 2回線×9分岐 モジュラー式(2回線分) | ■外観図PDF |
| ※その他、各種お客様のご要求にお応え致します。 | ||
|
|
||
